Как настроить роутер на "СТРИМ ТВ"
Планируя подписатся на услугу "СТРИМ ТВ", я просмотрел на сайте провайдера список совместимого оборудования, в числе которого не обнаружил свой роутер DSL-G804V производства компании D-LINK. Это значит, что мне придется покупать новый маршрутизатор, или можно каким-то образом сконфигурировать мое устройство?
Список оборудования на www.stream.ru отражает не столько реальную совместимость устройств, сколько маркетинговую политику "МТУ-Интел", так что на него не стоит обращать внимания. Ваш роутер, как и любой другой беспроводной ADSL-шлюз, без проблем настаивается на "СТРИМ ТВ".
Порядок действий здесь будет следующим. Подключите "DSL-G804V" к домашнему компьютеру по Ethernet-кабелю или Wi-Fi (выбор интерфейса значения не имеет, хота производитель всегда рекомендует для первоначальной настройки использовать кабельное соединение). Запустите Internet Explorer (с установленной Java) и наберите в строке браузера адрес 192.168.1.1, чтобы открыть веб-интерфейс маршрутизатора. Нажмите кнопку "WAN" в столбце под изхображением DSL-G804V, затем в самом низу щелкните по иконке напротив интерфейса wanlink в таблице "WAN Services Table" и в открывшимся окне проставьте следующие значения:
Нажмите кнопку "Apply" и в появившемся окне "Wan Setting" ("Home » WAN") введите следующие значения:
После настройки соединения для видео по запросу снова нажмите кнопку "Apply" и сконфигурируйте соединение multicast-трафика (IPTV) — все значения в точности повторяют предыдущие, только в графе "VCI" вместо 91 надо поставить цифру 92. В результате выполнения всех этих действий будут созданы три соединения — PPPoE (1/50), Bridge (1/91), Bridge (1/92), необходимые для одновременного доступа к "СТРИМ ТВ" и Интернету.
Порядок действий здесь будет следующим. Подключите "DSL-G804V" к домашнему компьютеру по Ethernet-кабелю или Wi-Fi (выбор интерфейса значения не имеет, хота производитель всегда рекомендует для первоначальной настройки использовать кабельное соединение). Запустите Internet Explorer (с установленной Java) и наберите в строке браузера адрес 192.168.1.1, чтобы открыть веб-интерфейс маршрутизатора. Нажмите кнопку "WAN" в столбце под изхображением DSL-G804V, затем в самом низу щелкните по иконке напротив интерфейса wanlink в таблице "WAN Services Table" и в открывшимся окне проставьте следующие значения:
| VPI: | 1 |
| VCI: | 50 |
| WAN Setting: | PPPoE (RFC 2516) |
| Username: | имя пользователя |
| Password: | пароль |
| Connection: | Always On |
Нажмите кнопку "Apply" и в появившемся окне "Wan Setting" ("Home » WAN") введите следующие значения:
| WAN Setting: | Pure Bridge |
| VPI: | 1 |
| VCI: | 91 |
| Encapsulation Method: | LLC Bridged |
| PVID for untagged frames: | 1 |
| ATM Class: | UBR |
После настройки соединения для видео по запросу снова нажмите кнопку "Apply" и сконфигурируйте соединение multicast-трафика (IPTV) — все значения в точности повторяют предыдущие, только в графе "VCI" вместо 91 надо поставить цифру 92. В результате выполнения всех этих действий будут созданы три соединения — PPPoE (1/50), Bridge (1/91), Bridge (1/92), необходимые для одновременного доступа к "СТРИМ ТВ" и Интернету.
Теперь нажмите кнопку "LAN" на закладке "Home" и перейдите по ссылке "Port Group" в левом нижнем углу. Снимите индикатор рядом с P2 интерфейса Ethernet и поставьте его в интерфейсе Ethernet1, после чего снова нажмите кнопку "Apply".
Вам осталось лишь правильно сконфигурировать VLAN. Перейдите на вкладку "Advanced" подменю "VLAN Dridge" и в поле "VLAN Name" введите значение "Television"; в "VLAN ID" поставьте цифру 3, а пункты "Tagget Member Port(s)" оставьте пустыми. Пометьте индикаторы rfc1483-0, rfc1483-1 и Ethernet в группе "Untagget Member Port(s)".
Поскольку провайдер сам производит конфигурирование IP-адреса телевизионной приставки, вам следует включить DHCP-сервер на маршрутизаторе DSL-G804V.

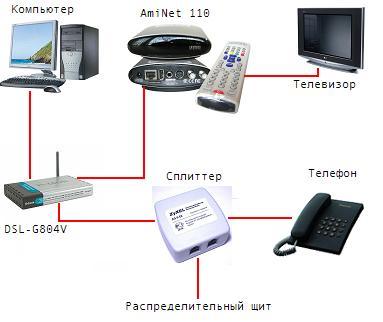

Подключите DSL-G804V, как показано на схеме.
Илья Шатилин.
